La détermination de l’Indice de Rupture des Emulsions Cationiques de bitume (IREC) est un essai fondamental pour la classification des émulsions en Rapide, Semi-Rapide et Lente, conformément à la norme de spécifications des émulsions cationiques NF EN 13808. Outre ce classement, l’IREC permet au formulateur de caractériser le comportement de l’émulsion au contact de fines siliceuses de référence, les fillers Forshammer et Q92. l’étude de l’indice de rupture permet, lors des étapes de formulation, d’ajuster le comportement de l’émulsion au contact avec les granulats (maniabilité, montée en cohésion) ou encore les conditions de stockage et d’utilisation de l’émulsion.

Lors de l’essai, des fines de référence séchées (Sable Q92) sont ajoutées à vitesse constante (0,25 à 0,45 g/sec) à une quantité connue d’émulsion cationique de bitume (100 g), sous agitation manuelle ou mécanique. Lorsque l’émulsion est complètement rompue, ce qui s’observe par la prise en masse du mélange, la quantité de fines ajoutée est déterminée par pesée à 0,1 g près. La masse ainsi obtenue, multipliée par 100 et divisée par la masse d’émulsion donne l’indice de rupture de l’émulsion cationique. Plus cet indice est élevé, plus l’émulsion est stable au contact avec les granulats : l’émulsion sera donc à « rupture lente ». A l’inverse, un indice de rupture faible sera caractéristique des émulsions « à rupture rapide ».

EN 13075-1 | Mode opératoire manuel | Mode opératoire semi-automatique

distributeur de fines manuel

Vialab a conçu et fabrique pour vous une trémie d’Indice de Rupture ou distributeur de fines manuel qui permet et garantit l’écoulement continu et optimal du filler Q92 dans le respect des spécifications de la norme d’essai NF EN 13075-1. La forme de son cône d’écoulement, étudiée pour contenir une quantité maximale de filler, son axe rotatif d’ouverture / fermeture de l’orifice calibré, ainsi que son tube de dégagement coudé et orientable sur 360° sont l’aboutissement de plusieurs années d’utilisation au sein de notre laboratoire, du retour d’expérience de nos clients. Le filler s’écoule sans vibration, au débit de la norme, à quelques centimètres au-dessus de l’émulsion, pour un confort d’utilisation élevé.

Cette trémie d’écoulement manuelle est utilisable à la fois dans le mode opératoire manuel et le mode opératoire semi-automatique, en combinaison avec un agitateur digital à hélice.

PRODUITS

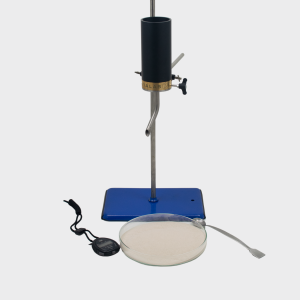

EN 13075-1 | DISPOSITIF MANUEL

Caractéristiques

  • Distributeur de fines manuel F044.145.0010
  • Certificat de contrôle du débit interne
  • Numéro de série unique – Gravure laser
  • Statif 250 x 160 x 500 mm F039.205.0275
  • Noix de serrage double F039.205.0010
  • Capsule porcelaine émaillée Ø 254 mm F039.215.0750
  • Spatule cuillère F039.230.1210
  • Chronomètre 1/100e F007.255.0017

*Le sable Q92 est à commander séparément

F044.145.0020

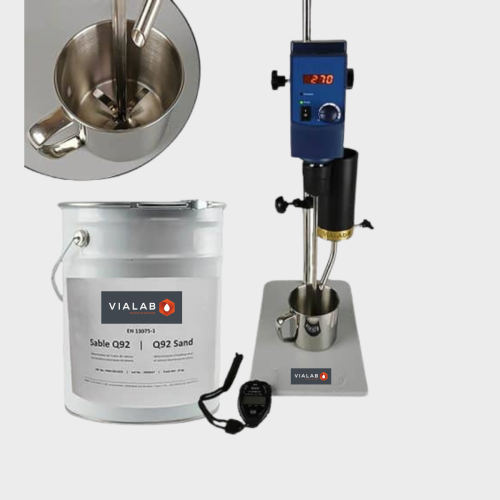

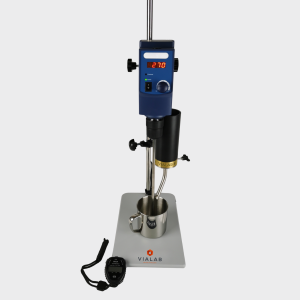

EN 13075-1 | DISPOSITIF SEMI-AUTOMATIQUE

Caractéristiques

  • Distributeur de fines manuel F044.145.0010
  • Certificat de contrôle du débit interne
  • Numéro de série unique – Gravure laser
  • Agitateur à tige | Statif inclus – EN 13075-1 F039.118.6031
  • 1 Tige d’agitation à 4 ailettes fixe | Ø 70 mm F144.118.7500
  • Noix de serrage double F039.205.0010
  • Récipient Métallique Ø 90 mm x H.95 mm F044.145.5358
  • Pince à collier F039.205.0145
  • Chronomètre 1/100e F007.255.0017

*Le sable Q92 est à commander séparément

F044.145.0021

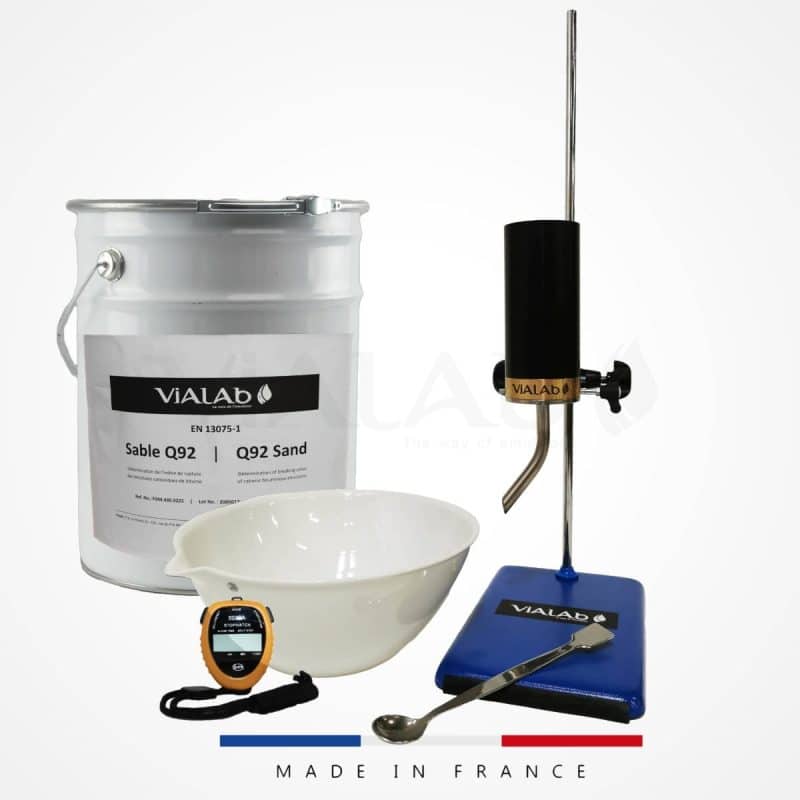

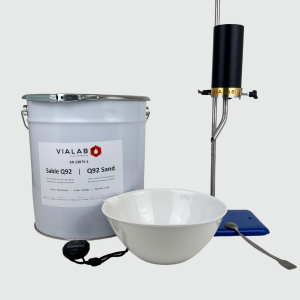

Ensemble IREC manuel et 1 seau de Q92

Caractéristiques

  • Distributeur de fines manuel F044.145.0010
  • Certificat de contrôle du débit interne
  • Numéro de série unique – Gravure laser
  • Statif 250 x 160 x 500 mm F039.205.0275
  • Noix de serrage double F039.205.0010
  • Capsule porcelaine émaillée Ø 254 mm F039.215.0750
  • Spatule cuillère F039.230.1210
  • Chronomètre 1/100e F007.255.0017
  • 25 kg – sable Q92 F044.430.9225

F044.145.0020Q

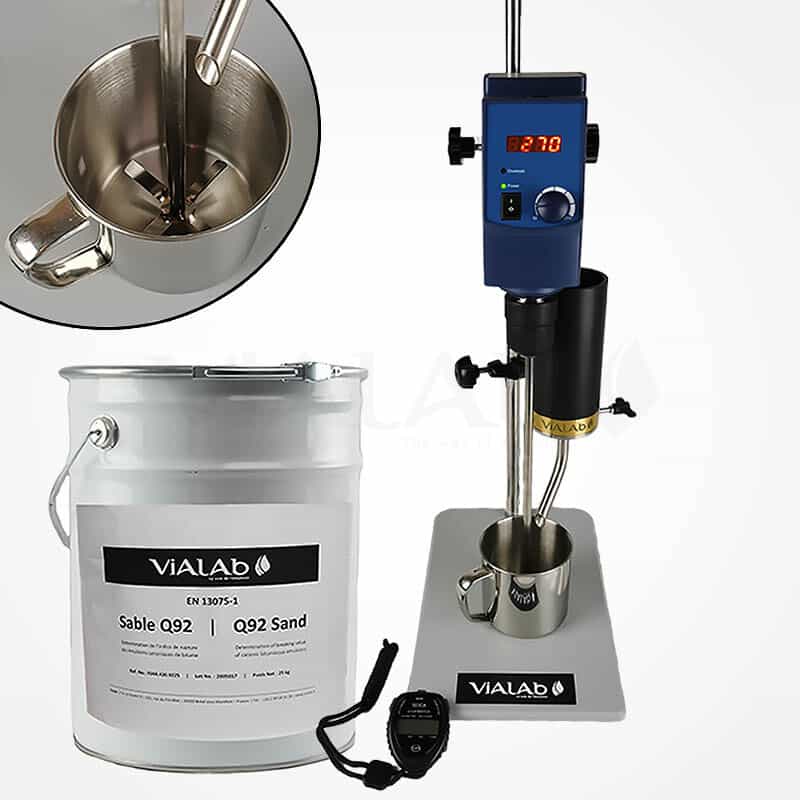

Kit complet Q92 et dispositif semi-automatique | EN 13075-1

Caractéristiques

  • Distributeur de fines manuel F044.145.0010
  • Certificat de contrôle du débit interne
  • Numéro de série unique – Gravure laser
  • Agitateur à tige | Statif inclus – EN 13075-1 F039.118.6031
  • 1 Tige d’agitation à 4 ailettes fixe | Ø 70 mm F144.118.7500
  • Noix de serrage double F039.205.0010
  • Récipient Métallique Ø 90 mm x H.95 mm F044.145.5358
  • Pince à collier F039.205.0145
  • Chronomètre 1/100e F007.255.0017
  • 25 kg – sable Q92 F044.430.9225

F044.145.0021Q

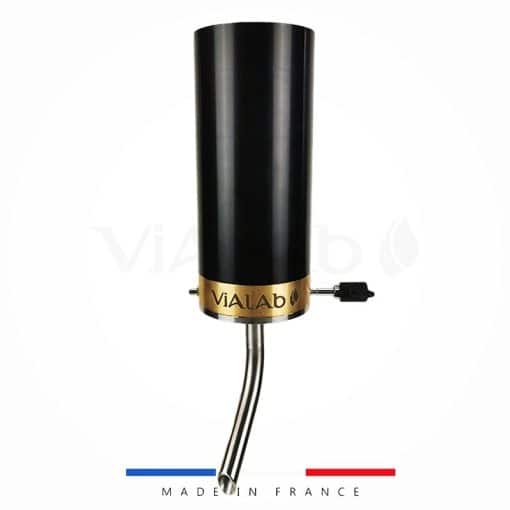

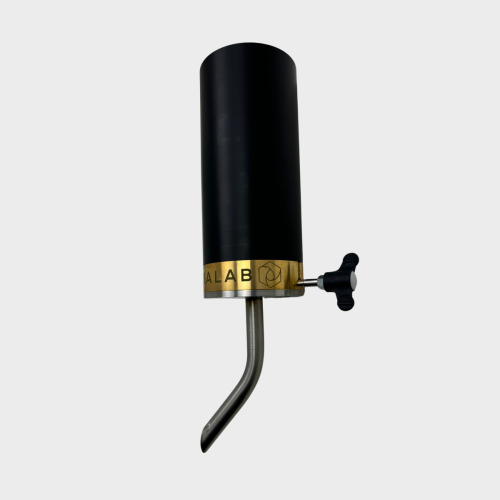

DISTRIBUTEUR DE FINES MANUEL

Caractéristiques

  • Modèle 2020
  • Structure en PEHD noir
  • Convient pour dispositif semi-automatique
  • Trémie cylindrique avec intérieur conique pour un écoulement optimisé
  • Système d’ouverture fermeture à axe.
  • Platine inférieure en Inox
  • Tube Inox d’écoulement des fines coudé à 45°, orientable 360°
  • Tige acier inox., 12×200 mm
  • Assemblage par visserie acier inoxydable
  • Aucun collage
  • Écoulement continu compris entre 0.30 et 0.40 g/s
  • Certificat de contrôle individuel interne du débit
  • Dispositif identifié par marquage

F044.145.0010

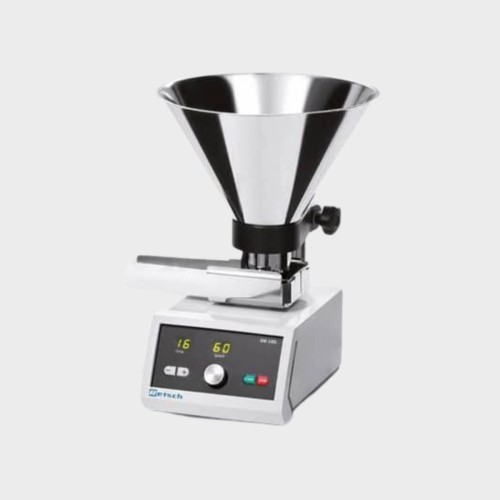

DISTRIBUTEUR DE FINES VIBRANT

Caractéristiques

  • Trémie d’entrée volume 2.8 L
  • Entraînement puissant pour l’alimentation uniforme de la matière
  • Réglage variable du débit et de la hauteur du lit de matière
  • Réglage numérique de la vitesse
  • Réglage numérique du temps
  • Unité de régulation et d’alimentation compacte
  • Goulotte 15 mm avec support
  • Goulottes à clip faciles à nettoyer

Les fines sont chargées dans la goulotte d’alimentation par la trémie. Celle-ci est mise en oscillations à 50 (ou 60) Hz par deux électroaimants. Le courant volumique est réglable en continu. La hauteur de couche se laisse régler en fonction du produit et des besoins.

F197.145.0001

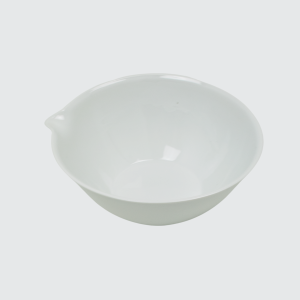

CAPSULE PORCELAINE ÉMAILLÉE_Indice_de_rupture_Vialab

CAPSULE PORCELAINE ÉMAILLÉE | Ø254 mm

Caractéristiques

  • Fond plat
  • Diamètre : 254 mm
  • Hauteur : 105 mm

F039.215.0750

157

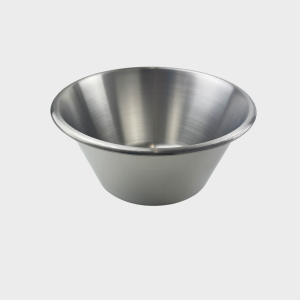

CAPSULE ACIER INOXYDABLE | Ø200 mm

Caractéristiques

  • Diamètre : 200 mm
  • Bord roulé
  • Fond plat

F010.216.0200

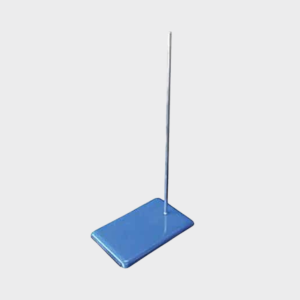

STATIF | 250 x 160 x 600 mm

Caractéristiques

  • Base en fonte peinte bleue 250 x 160 mm
  • Tige en acier inoxydable Ø12 x 600 mm
  • Filetage M10 + écrou de serrage

F039.205.0271

spatule cuillère - vialab

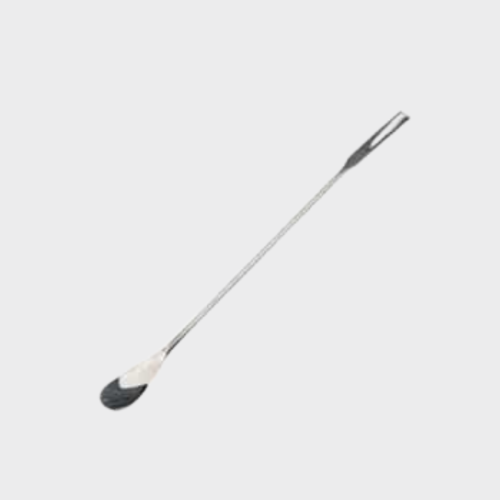

SPATULE CUILLÈRE

Caractéristiques

  • Acier inoxydable
  • Longueur hors tout 210 mm
  • Une extrémité cuillère
  • Une extrémité spatule plate

F039.230.1210

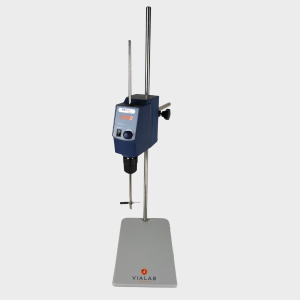

Agitateur_Vialab

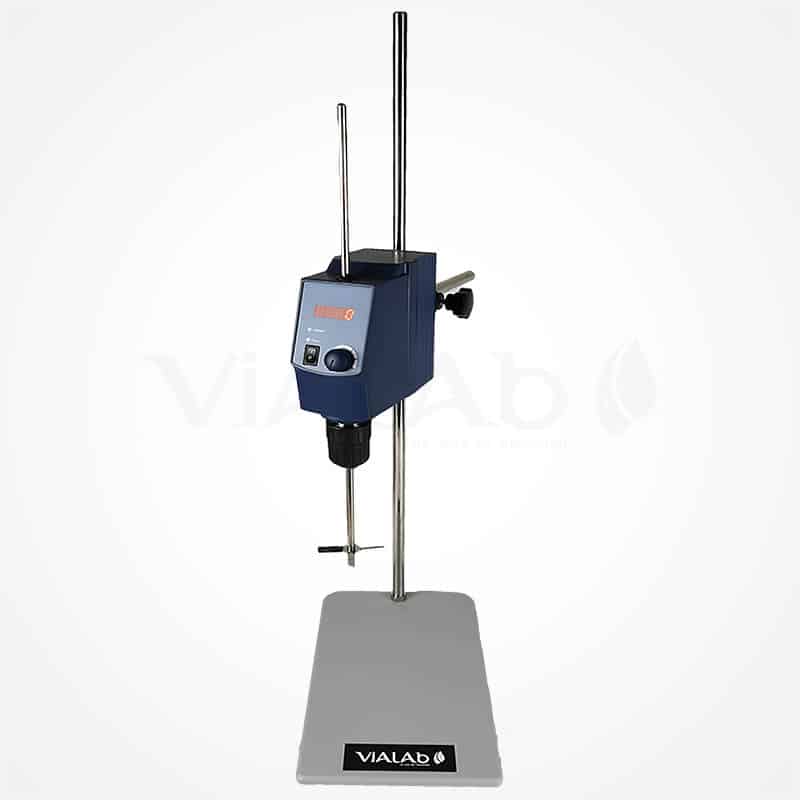

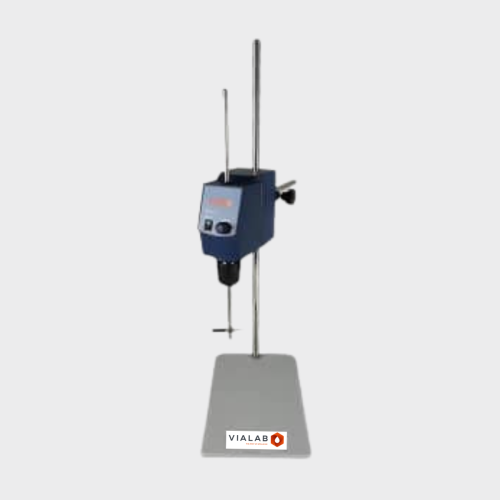

AGITATEUR A HÉLICE

Caractéristiques

  • Ecran digital
  • Réglage de la vitesse de 50 à 2200 rpm
  • Ajustement analogique de la vitesse
  • Volume max. 20 L 40 L
  • Viscosité max. (mPas) 10000 50000
  • Dimensions de la tige  Ø14×220 mm
  • Aspiration du mélange de haut en bas.
  • Statif inclus F039.118.2080

Non inclus :

  • Tige d’agitation à 4 ailettes fixe en acier inoxydable | Ø 70 mm
  • F144.118.7500

F039.118.6031

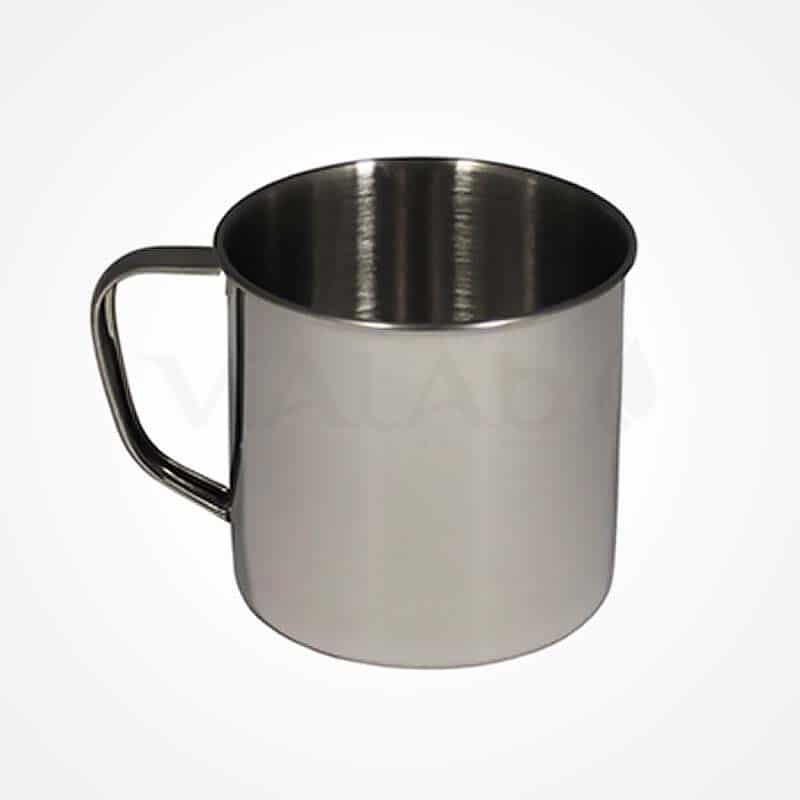

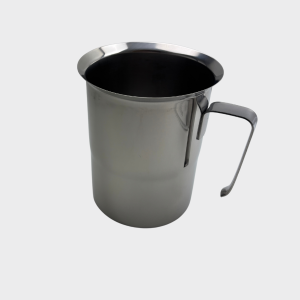

RÉCIPIENT MÉTALLIQUE

Caractéristiques

  • Bécher à anse | 500 ml
  • Acier inoxydable
  • Ø 90 mm
  • Hauteur 90 mm

F044.145.5358

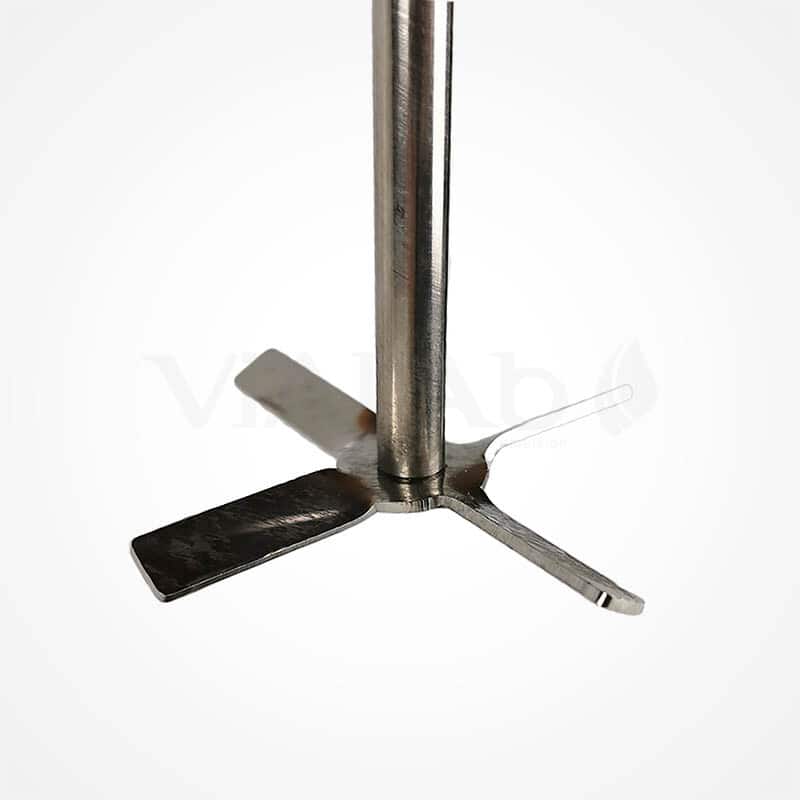

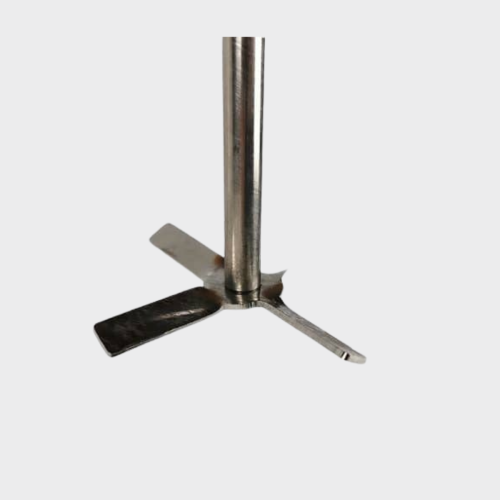

TIGE D’AGITATION | 4 PALES | Ø 70 mm

Caractéristiques

  • Tige d’agitation en acier inoxydable
  • 4 Ailettes fixes
  • Ø Envergure 70 mm
  • Ø Tige 8 mm
  • Longueur de tige 500 mm

F144.118.7500

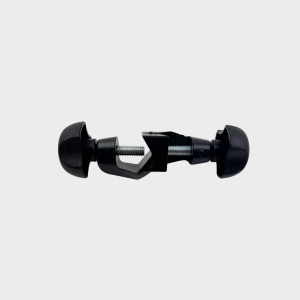

NOIX DE SERRAGE DOUBLE

Caractéristiques

  • Diamètre d’ouverture maximale 16 mm
  • Angle de retour à 90°

F039.205.0010

CHRONOMÈTRE 1/100e

Caractéristiques

  • Fonction date & heure
  • Start – Stop – Reset
  • Capacité 00h00…24h00
  • Précision au 1/100e sur 30 mn
  • Mémoire / 2 temps

F007.255.0017

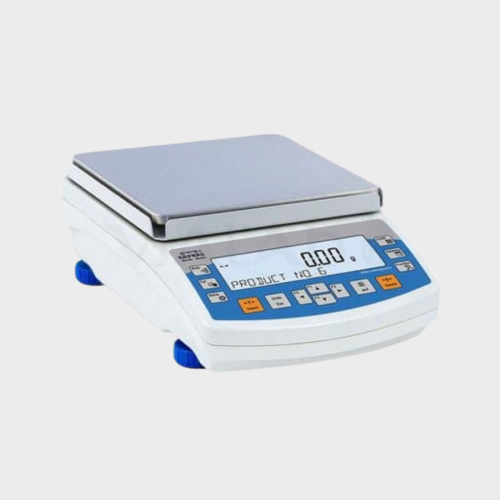

BALANCE DE PRÉCISION | 6000 g / 0.01 g

Caractéristiques

  • Étendue de pesée : 6100 g
  • Précision : 0.01 g (10 mg)
  • Plateau : 195×195 mm
  • Ecran digital / Clavier à touches
  • Calibration interne
  • Pesée sous balance (densité)

F007.130.6100

Fines DE RÉFÉRENCE | EN 13075-1

Q92_sand_Vialab

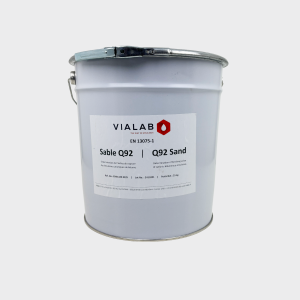

Q92 | 25 KG

Caractéristiques

  • Certificat d’analyse granulométrique de lot COFRAC (Inclus dans le seau)
  • Identification du lot sur chaque seau
  • Seau hermétique métallique avec anneau de cerclage et anse de préhension
  • EN 13075-1
  • Échantillonné
  • Tamisé
  • Homogénéisé
  • Poids net : 25 kg

F044.430.9225

Q92_Vialab

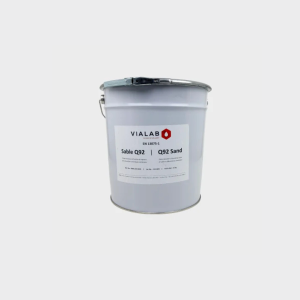

Q92 | 5 KG

Caractéristiques

  • Fines de référence pour indice de rupture des émulsions cationiques de bitume
  • Certificat d’analyse granulométrique
  • Poids net : 5 kg
F044.430.92COLIS5
Forshammer - 10 - kg - vialab

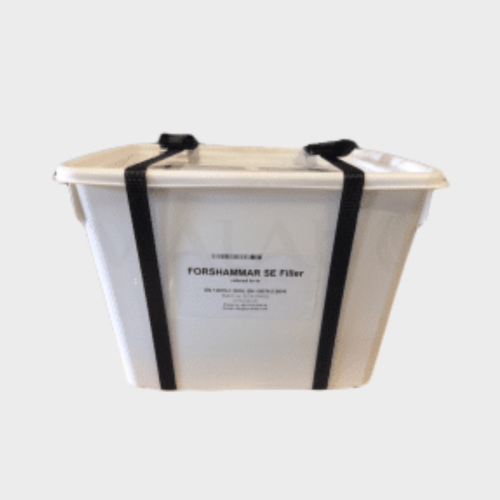

FORSHAMMER | 10 KG

Caractéristiques

  • Seau hermétique empilable
  • Certificat d’analyse du produit et du lot

F111.430.0001

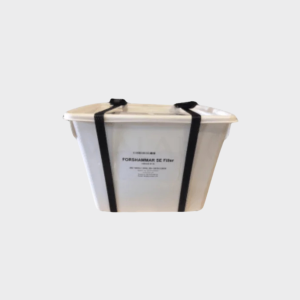

Forshammer_Vialanb

FORSHAMMER | 5 KG

Caractéristiques

  • Seau hermétique empilable
  • Certificat d’analyse du produit et du lot
  • Poids net : 5 kg

F111.430.COLIS5
