El IATROSCAN® MK7s FID (Detector de ionización de llama) es una herramienta analítica utilizada para separar, identificar y cuantificar fácilmente las diferentes fracciones de betún en base a un método cromatográfico.

También conocido como TLC-FID, el IATROSCAN® es el equipo de elección para analizar las fracciones SARA (Saturados, Aromáticos, Resinas y Asfaltenos) del betún, lo que permite, en particular, estimar su estabilidad coloidal y su compatibilidad con polímeros.

IATROSCAN® MK7s TLC-FID

pannel_iatroscan_Vialab
IATROSCAN Détecteur brûleur

Progreso de un análisis

  • Solubilización de betún
  • Depósito de muestras en Chromarods (varillas de cromatografía)
  • Cromatografía de elución con los disolventes correspondientes
  • Análisis de Chromarods con el IATROSCAN®
  • Registro y procesamiento de datos con el software AZUR®

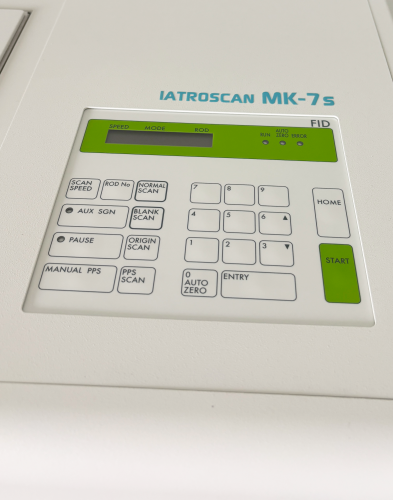

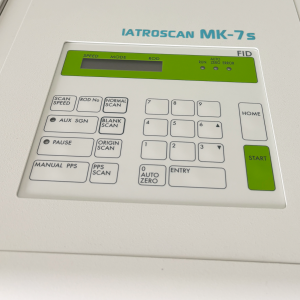

Panel de control

  • Configuración de análisis (velocidad, modo, número de Chromarods)
  • Botones de inicio y parada para controlar el análisis
  • Limpieza de Chromarods por pirólisis (Blank scan)

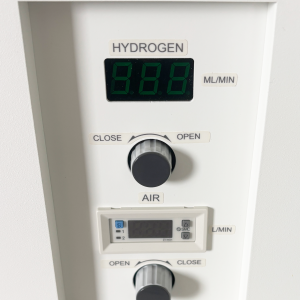

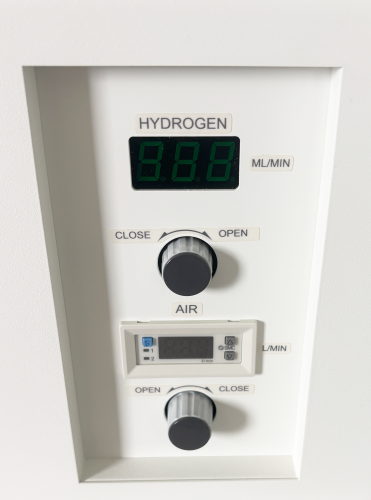

  • Ajuste del flujo de hidrógeno de 0 a 200 ml/min
  • Ajuste del flujo de aire de 0 a 3 L/min

Cámara de análisis

  • Detector de ionización de llama (FID)
  • Tipos de pirólisis: normal, parcial, origen, limpieza
  • Sistema de guía de marco robótico para pirólisis selectiva de Chromarods
  • 6 velocidades de reproducción (de 25 a 60 seg/varilla)
  • Caudalímetros de aire e hidrógeno

Especificaciones

  • Dimensiones (LxAnxAl): 52x43x26,5 cm
  • Peso: 25kg
  • Potencia: 110/120 | 220/240V | 50/60Hz

Viene con :

  • 1 Manguera de acero de suministro de hidrógeno (2 m) con acoplamiento
  • 1 cable de captura de señal
  • 1 cable de alimentación
  • 1 juego de fusibles
  • 1 manual de usuario en francés e inglés

F214.136.6000

Pannel_de_configuration_Iatroscan_Vialab
IATROSCAN Sortie H2

Opciones y Accesorios

Analyse SARA des bitumes

Detector fotométrico de llama (FPD)

Características

Añade la posibilidad de analizar el contenido de Azufre y Fósforo en betunes y derivados del petróleo

  • Detector fotométrico de llama (FPD)
  • Se requiere licencia AZUR® con 2 puertos

F214.136.6002

Générateur Hydrogène H2

Generador de Hidrógeno | COSMOS MD

Características

Generador de hidrógeno para Iatroscan

  • Membrana de intercambio de protones de titanio
  • Funciona con agua desionizada (conductividad <0,1 µS)
  • Caudal de 260 ml/min
  • Pureza > 99,9996%
  • Presión de 0 a 7 bar
  • Secado por cartucho desecante
  • Pantalla táctil con indicación de estado, alarmas, caudal, presión
  • Tanque de agua de 2.3L

Dimensiones (ancho x alto x profundidad; cm): 27 x 44 x 38
Peso: 18 kg
Fuente de alimentación: 220-240V | 50 Hz

Viene con :
Kit tubo empalme cobre 1/8 | 4 metros

F214.136.6030

Azur

Software de adquisición AZUR® | 1 canal (FID)

Características

Software de adquisición y análisis de datos

Funciones:

  • Adquisición de señales con visualización en tiempo real
  • Integración automática o manual de picos
  • Identificación de picos
  • Cuantificación de picos
  • Métodos de análisis automatizados
  • Exportación de datos

Viene con :

  • 1 módulo de adquisición RICK de 1 canal
  • Cableado completo para conexión a Iatroscan
  • Conversor Analógico/Digital
  • Integra la activación de la adquisición de software al iniciar el Iatroscan
  • Manual de usuario electrónico integrado

F214.136.6010

Azur

Software de adquisición AZUR® | 2 canales (FID + fpd)



Características

Software de adquisición y análisis de datos

Funciones:

  • Adquisición de señales con visualización en tiempo real
  • Integración automática o manual de picos
  • Identificación de picos
  • Cuantificación de picos
  • Métodos de análisis automatizados
  • Exportación de datos

Viene con :

  • 1 módulo de adquisición RICK de 2 canales
  • Cableado completo para conexión a Iatroscan
  • Conversor Analógico/Digital
  • Integra la activación de la adquisición de software al iniciar el Iatroscan
  • Manual de usuario electrónico integrado

F214.136.6011

Cadre SD6 Iatroscan

Cuadro de apoyo de CHROMARODS | SD10

Características

  • Capacidad de 10 Chromarods
  • Las varillas deben colocarse suavemente utilizando las pinzas adecuadas.
  • Una barra con clip asegura los Chromarods y los mantiene en su lugar

F214.136.6014

Chromarods S5 (10 pcs)

CHROMARODS S5 | Pack de 10

Características

  • Varillas de cuarzo recubiertas de sílice
  • 10 varillas por caja
  • Reutilizable después de un escaneo en blanco (pirólisis de limpieza)
  • Resiste bases débiles y ácidos.

F214.136.6015

Chromatography tank DT150

Tanque de cromatografía | DT150

Características

  • Tazón y tapa de vidrio, pies de metal
  • Dimensiones (LxAnxAl): 14×2.5×17
  • 70 mL de disolvente para elución
  • Papel de filtro necesario para saturar la atmósfera del tanque con el solvente

F214.136.6021

Spotting guide Iatroscan

Muestra depositante | MANUAL

Características

Recomendado para depósitos precisos y homogéneos en Chromarods

  • Sostiene el marco SD6 en su lugar
  • Porta pipetas para permitir depósitos repetibles

F214.136.6020

Pince Chromarods

Abrazadera para CHROMARODS

Características

Recomendado para manipular Chromarods con cuidado y preservar su capa de sílice

F214.136.6016

Papier filtre Cuve élution

Filtro precortado para DT150 | Caja de 100

Características

Necesario para la elución adecuada de la muestra

  • Precortado a las dimensiones del tanque DT150

F214.136.6022

Contrôle positif soufre

Control Positivo AZUFRE | Petróleo pesado | 1ml

Características

Necesario para evaluar la presencia de azufre utilizando la opción FDP di IATROSCAN®

  • Petróleo pesado 1 ml

F214.136.6024
