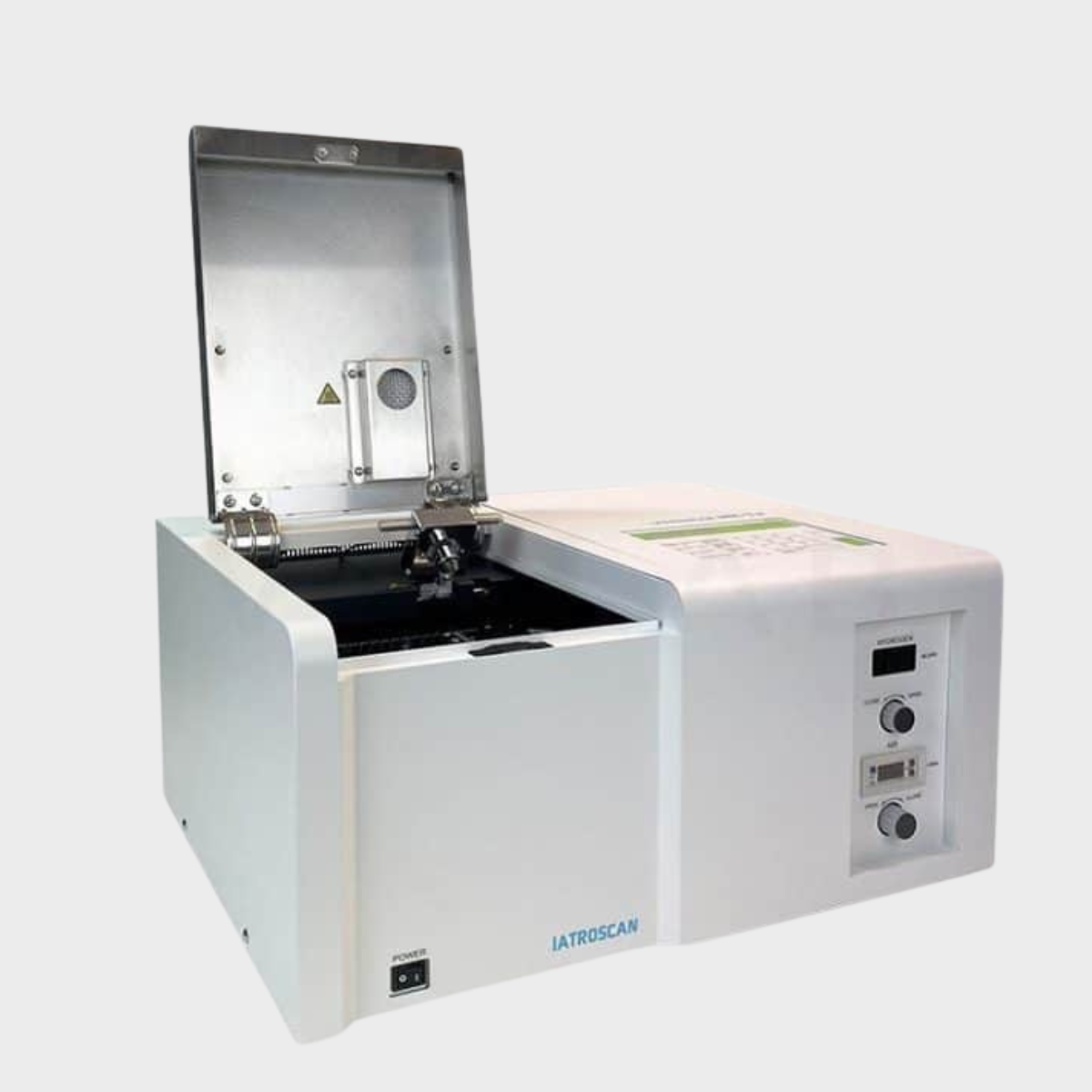

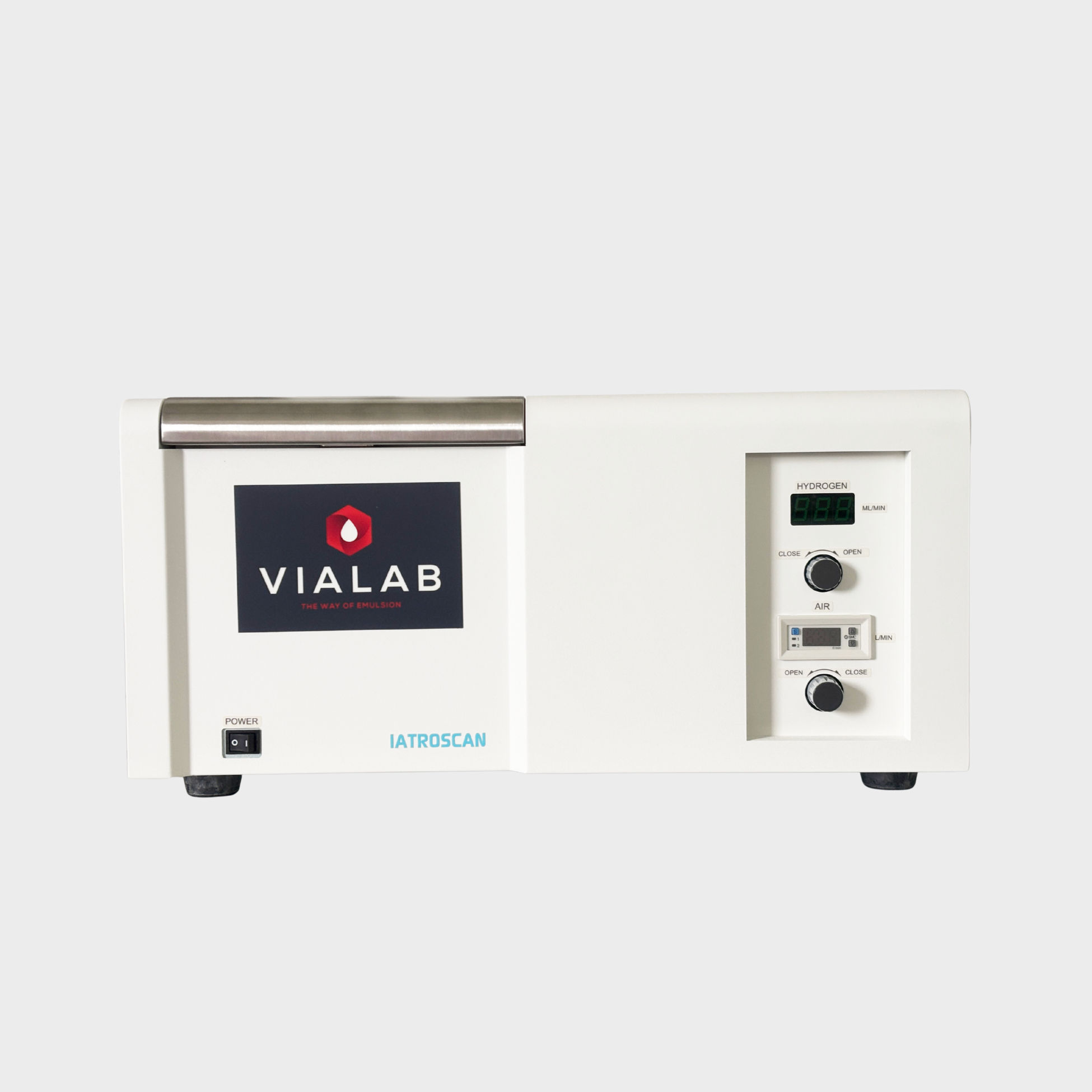

IATROSCAN® MK7s TLC-FID
Déroulement d’une analyse
- Solubilisation du bitume
- Dépôt d’échantillons sur les Chromarods (tiges de chromatographie)
- Chromatographie par élution avec les solvents correspondants
- Analyse des Chromarods avec le IATROSCAN®
- Enregistrement et traitement des données avec le logiciel Azur®

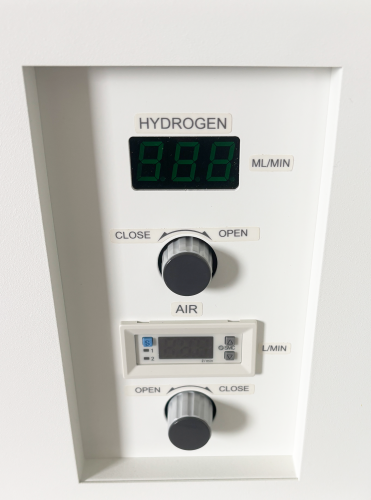

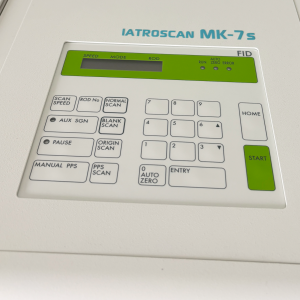

Panneau de contrôle
- Configuration de l’analyse (vitesse, mode, nombre de Chromarods)
- Boutons Start et Stop pour piloter l’analyse
- Nettoyage des Chromarods par pyrolyse (Blank scan)

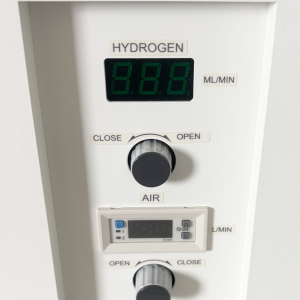

- Réglage du flux d’hydrogène de 0 à 200 mL/min
- Réglage du flux d’air de 0 à 3 L/min
Chambre d’analyse

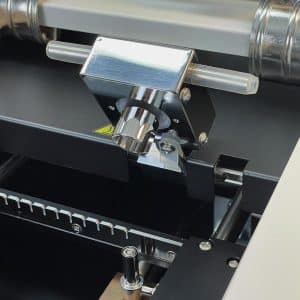

- Détecteur à ionisation de flamme (FID)
- Types de pyrolyse : normale, partielle, à l’origine, nettoyage
- Système robotisé de guidage du cadre pour pyrolyse sélective des Chromarods
- 6 vitesses de lecture (de 25 à 60 sec/tige)
- Débitmètres à air et à hydrogène
Spécifications
- Dimensions (LxlxH) : 52x43x26.5 cm
- Poids : 25 kg
- Alimentation : 110/120 | 220/240 V | 50/60 Hz
Fourni avec :

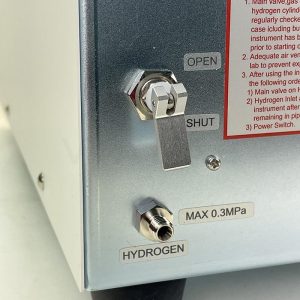

- 1 tuyau acier d’alimentation en Hydrogène (2 m) avec raccord
- 1 câble de capture du signal
- 1 cordon d’alimentation
- 1 jeu de fusibles
- 1 manuel utilisateur Français et Anglais
F214.136.6000
Options & Accessoires

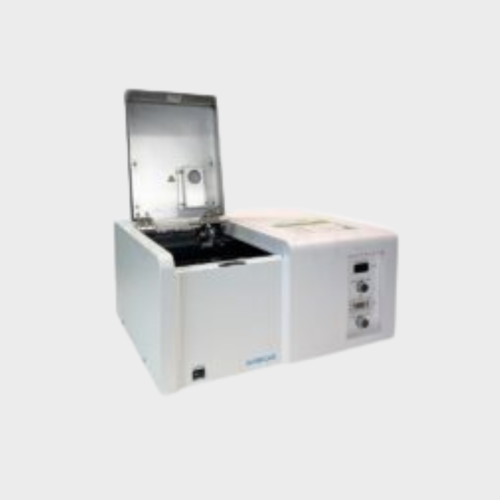

DÉTÉCTEUR À PHOTOMÉTRIE DE FLAMME
Informations
Flame Photometric Detector (FPD)
Détection supplémentaire du
- Soufre
- Phosphore
Licence AZUR® 2 ports requise
F214.136.6002

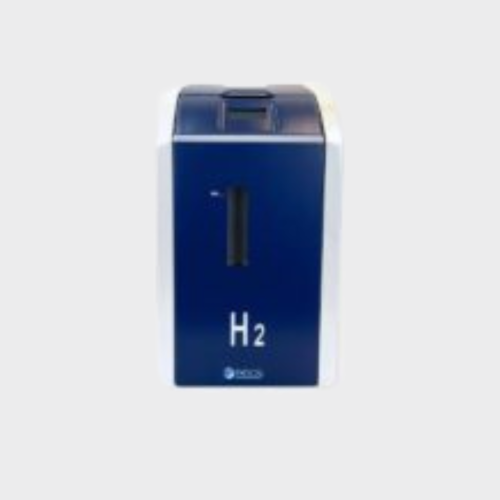

GÉNÉRATEUR DE H2 | COSMOS MD
Informations
Générateur d’hydrogène pour IATROSCAN®
- Nécessite de l’eau déionisée (conductivité < 0.1 μS)
- Membrane d’échange de proton en titane
- Flux de 260 mL/min
- Pression de 0 à 7 bar
- Purité > 99.99%
- Séchage avec cartouche dessiccatrice
- Réservoir d’eau de 2.3 L
- Écran tactile avec affichage du statut et des valeurs de flux
Spécifications
- Dimensions (LxlxH) : 27x38x44 cm
- Poids : 18 kg
- Alimentation : 220-240V | 50 Hz
F214.136.6030
LICENCE LOGICIEL AZUR® | 1 PORT (FID)
Informations
Fonctions
- Enregistrement et visualisation en continu du signal
- Déclenchement de l’enregistrement au lancement de l’analyse
- Identification et quantification des pics
- Intégration automatique ou manuelle des pics
- Méthodes d’analyses programmables
Inclus
- Module d’acquisition RICK (1 port)
- Convertisseur analogique-numérique
- Câbles nécessaires pour la connexion au IATROSCAN®
- Guide d’utilisation
F214.136.6010
LICENCE AZUR® | 2 PORTS (FID-FPD)
Informations
Fonctions
- Enregistrement et visualisation en continu du signal
- Déclenchement de l’enregistrement au lancement de l’analyse
- Identification et quantification des pics
- Intégration automatique ou manuelle des pics
- Méthodes d’analyses programmables
Inclus
- Module d’acquisition RICK (2 ports pour option FDP)
- Convertisseur analogique-numérique
- Câbles nécessaires pour la connexion au IATROSCAN®
- Guide d’utilisation
F214.136.6011
CÂDRE SD6 | SUPPORT POUR ANALYSE
Informations
Nécessaire pour maintenir les Chromarods dans la chambre d’analyse du IATROSCAN®
- Capacité de 10 Chromarods
- Les tiges doivent être délicatement placées à l’aide de la pince adéquate
- Une barrette clipsable sécurise les Chromarods et les maintient en place
F214.136.6014

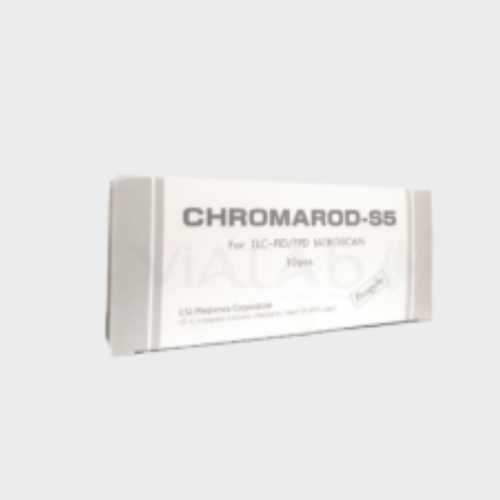

CHROMARODS S5 | 10 TIGES
Informations
Nécessaires pour les analyses au IATROSCAN®
- Tiges en quartz recouvert de silice
- 10 tiges par boîte
- Réutilisables après blank scan (pyrolyse de nettoyage)
- Résiste aux bases et acides faibles
F214.136.6015

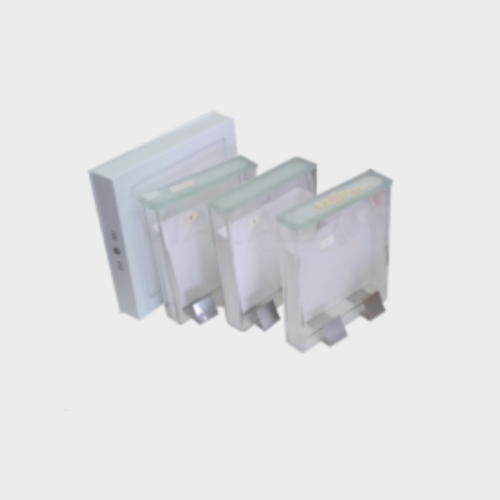

CUVE D’ÉLUTION DT150
Informations
Nécessaire pour éluer les tiges à analyser au IATROSCAN®
- Cuve et couvercle en verre, pieds en métal
- Dimensions (LxlxH) : 14×2.5×17
- 70 mL de solvent pour une élution
- Papier filtre nécessaire pour saturer l’atmosphère de la cuve avec le solvent
F214.136.6021

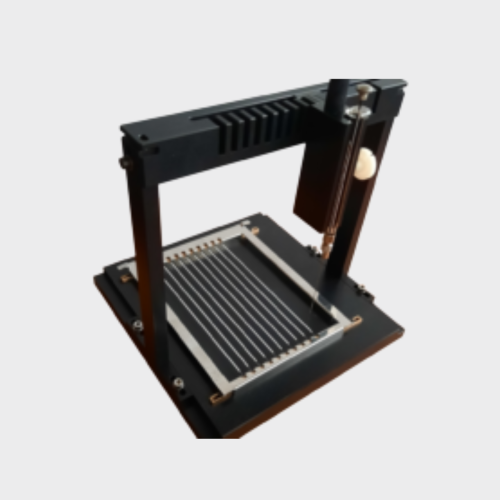

DÉPOSEUR D’ÉCHANTILLON | MANUEL
Informations
Recommandé pour des dépôts précis et homogènes sur les Chromarods
- Maintien le cadre SD6 en place
- Support de pipette pour permettre des dépôts répétables
F214.136.6020

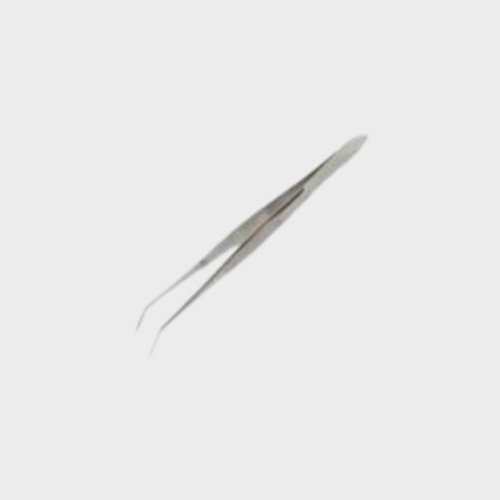

PINCE À CHROMARODS
Informations
Recommandée pour manipuler délicatement les Chromarods et préserver leur couche de silice
F214.136.6016

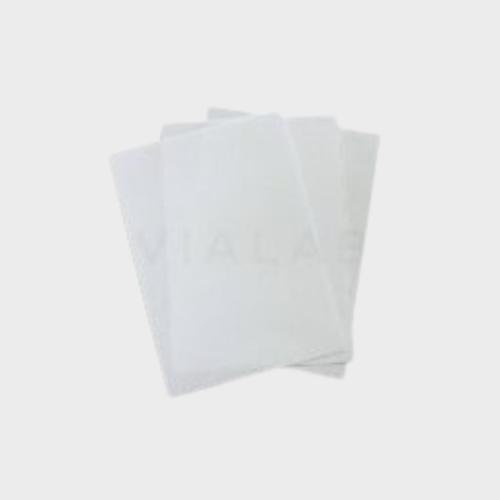

PAPIER FILTRE POUR CUVE D’ÉLUTION
Informations
Nécessaire pour la bonne élution des échantillons
- Pré-découpés aux dimensions de la cuve DT150
F214.136.6022

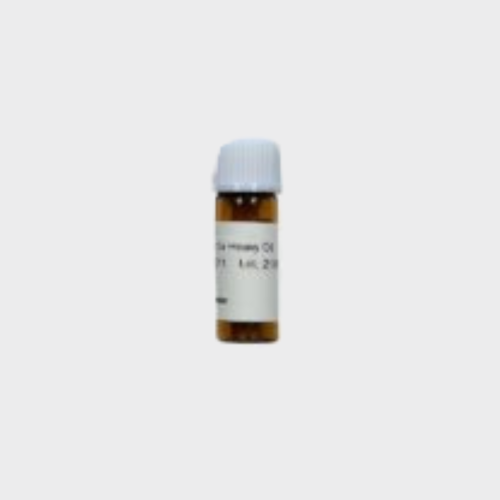

CONTRÔLE POSITIF AU SOUFRE
Informations
Nécessaire pour évaluer la présence de soufre à l’aide de l’option FDP di IATROSCAN®
- Huile lourde 1 mL
F214.136.6024
