Mesure de la Cohésion Mouton-Pendule

Mesure de la cohésion des liants bitumineux dans la plage de température compris entre – 10 °C et + 80 °C. Cette méthode permet également d’établir la relation entre la cohésion et la température.

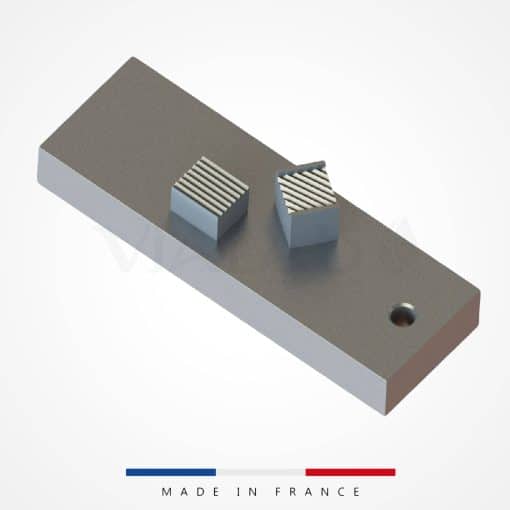

Détermination de l’aptitude d’un liant à résister à la rupture dans la masse provoquée par l’arrachement des granulats sous l’influence du trafic. Un cube en acier est collé par un film de liant sur un support en acier. lors du choc d’un mouton pendule sur le cube, la cassure du film de liant freine le pendule dans sa remontée après l’impact.

La cohésion est calculée en rapportant l’énergie ainsi opposée par le liant à la surface de rupture.

La cohésion est une des mesures de la performance d’un liant bitumineux. À l’origine la mesure de la cohésion a été développée pour les enduits superficiels, mais cette caractéristique peut être évaluée pour n’importe quel type de liant utilisé pour différentes applications routières.

EN 13588

Produits

Mouton Pendule VIALIT

Caractéristiques

Une base rigide en acier peint sur pieds anti-vibrations
Hauteur de l’axe de rotation ajustable
Un système de lecture de l’angle de remontée
Une protection des opérateurs
Verrou de sécurité automatique évitant le blocage du pendule après impact
Capteur d’angle incrémental combiné à une résolution d’affichage numérique
36 combinaisons de cubes et porte-cubes
Système de sécurité efficace conforme à la directive européenne 2006/42 / CE,
Module de communication RS 232 intégré
Logiciel disponible pour une automatisation complète du test

Spécifications Techniques

Plage de mesure angulaire : 0…360°
Résolution de la mesure 0.1°
Masse du pendule 1925 ± 95 g
Position de départ du pendule 4 ± 1°
Radius au point d’impact 500 ± 1 mm
Distance entre le pendule et l’axe de l’arbre de rotation 295 ± 2 mm
Température de fonctionnement 18…28°C
Dimensions 780 x 1000 x 1920
Alimentation électrique 100-240VAC, 50/60 Hz, 1A, 24W
Poids 150 kg
PC avec logiciel d’analyse à commander séparément

F032.151.1500

PC + Logiciel d'analyse des données

PC, batterie d’alimentation et câbles de connexion
Logiciel développé sous Windows,intuitif et fiable avec National Instruments LabVIEW ™
Les résultats sont pris pour le liant sous test, sur toute la plage de température prédéterminée et affichées en temps réel
Les résultats sont stockés sous un fichier .csv exploitable avec Excel
Les données précédemment stockées peuvent être rechargées
Graphique sur l’écran : Courbe de cohésion par rapport à la température
Logiciel disponible en plusieurs langues

F032.151.1501
