Pseudo-Viscosité des émulsions - STV | EN 12846-1/2

Pseudo-Viscosité des émulsions – STV | EN 12846-1/2

La détermination de la pseudo-viscosité des émulsions de bitume NF EN 12846-1 est un essai de contrôle de base spécifié dans la norme NF EN 13808, au même titre que l’indice de rupture, la teneur en eau et le résidu au tamis. La viscosité des émulsions est le reflet de la teneur en liant, de la granulométrie de l’émulsion et de la viscosité des phases. Plus globalement, se sont les moyens mécaniques et chimiques mis en œuvre lors de la fabrication qui vont influencer les propriétés physico-chimiques de l’émulsion. La viscosité de ces émulsions est un paramètre important à adapter à l’application visée, au support et aux conditions climatiques.

Elle est déterminée à l’aide d’un viscosimètre à écoulement STV (Standard Tar Viscometer). Cet appareil permet de mesurer le temps, en secondes, mis par un échantillon de 50 mL d’émulsion pour s’écouler à travers un orifice de 2, 4 ou 10 mm, à une température spécifiée (40°C en général). La propriété évaluée est la pseudo-viscosité car le temps d’écoulement est une mesure indirecte de la viscosité.

Toutes conditions confondues (températures, tailles d’orifices), le temps d’écoulement ne doit pas dépasser 600 s. Pour les émulsions très visqueuses, la norme NF EN 13302 doit être utilisée.

EN 12846 – 1/2

Viscosimètre 4 Postes | EN 12846-1/2

Viscosimetre_STV_Vialab (2)

Rapidité

Pour les  laboratoires à hauts débits d’essais, VIALAB a conçu spécialement ce modèle de Viscosimètre STV, dont les 4 postes permettent d’accélérer la réalisation du contrôle qualité.

Maîtrise

La tête de régulation performante choisie par VIALAB permet d’atteindre rapidement la consigne en garantissant homogénéité et stabilité dans le bain. De plus, une sonde externe permet de contrôler la température dans chaque récipient afin de maîtriser les conditions opératoires.

Confort

L’appareil a été conçu pour allier fiabilité, robustesse et légèreté. Pour le confort des utilisateurs, la consigne et les températures mesurées sont visibles à tout moment sur l’afficheur. Enfin, le marquage des emplacement facilite la disposition des éprouvettes.

Caractéristiques

Performances :

  • 4 postes d’essais pour l’accueil des récipients de viscosité en laiton
  • Thermoplongeur immergée avec afficheur Oled
  • Plage de température : ambiante +5°C à 80°C
  • Stabilité de température : ± 0.05°C
  • Régulateur de température intégré au thermoplongeur
  • Affichage simultanée de la consigne et de la température réelle
  • Sonde Pt100 intégrée
  • Sonde externe électronique pour mesurer et afficher la température dans les récipients de viscosité via la tête de régulation directement
  • Pompe double effets intégrée
  • Orientation du flux hydraulique pour garantir l’homogénéité de température
  • Marquage laser de l’emplacement des 4 éprouvettes sur la base
  • Vanne de vidange à bille en laiton nickelé en partie inférieure
  • Ensemble robuste, léger et fiable



Caractéristiques techniques :

  • Puissance de chauffe : 1800 W
  • Bain et carter en acier inoxydable 316L
  • Calorifuge en laine de roche épaisseur : 30 mm
  • Structure en profilé aluminium
  • Volume du bain : environ 20 L
  • Pompe double effets intégrée refoulement | aspiration : 14 | 10.5 L/min
  • Couvercle supérieur en POM C
  • Orifice de remplissage en partie supérieure avec bouchon passe thermomètre intégré
  • 4 patins caoutchouc avec embase antidérapante
  • Classe de sécurité III | IP20
  • Protection contre la surchauffe
  • Contrôle de la présence d’eau par plongeur électromécanique pour activer la chauffe
  • Serpentin avec entrée/sortie pour connexion au réseau d’eau courante ou à un dispositif externe
  • 4 portes obturateurs avec pince et noix de serrage, amovible et réglable.
  • Jonction étanche bain/couvercle par feuille de caoutchouc néoprène : 1 mm
  • Alimentation : 230 VAC | 50 Hz

Appareil seul

Contenu :
  • Viscosimètre STV 4 postes avec thermoplongeur
  • Carton et stockage sur mesure
  • Sonde externe électronique
  • Manuel d’instructions trilingue FR | EN | ES
  • Certificat CE
* A commander séparément :
  • Récipients ∅ 2, 4 et 10 mm, obturateurs correspondants
  • Couvercle pour récipients
  • Éprouvettes normalisées 100 mL à 3 graduations (20, 25, 75 mL)
  • Thermomètre IP8C à liquide coloré

F044.137.2020

Kit Essentiel

Tout le nécessaire pour réaliser des essais STV avec des récipients de Ø 2 et 4 mm.

  • Viscosimètre STV – 4 Postes – EN 12846-1/2
  • 4 Récipients STV Ø 2 mm et obturateurs correspondants
  • 4 Récipients STV Ø 4 mm et obturateurs correspondants
  • 4 Couvercles en laiton pour les récipients de viscosité
  • 4 Éprouvettes standard 100 mL graduée tous les 1 mL – Classe B
  • 1 Thermomètre IP8C – Liquide bleu
  • 1 Chronomètre 1/100e
* A commander séparément :
  • Récipients STV ∅ 10 mm, obturateurs et couvercles correspondants
  • Éprouvettes normalisées 100 mL

F044.137.2021

Kit Confort

Le confort des éprouvettes à 3 graduations dans un kit comportant tous les types de récipients et obturateurs.

  • Viscosimètre STV – 4 Postes – EN 12846-1/2
  • 4 Récipients STV Ø 2 mm et obturateurs correspondants
  • 4 Récipients STV Ø 4 mm et obturateurs correspondants
  • 4 Récipients STV Ø 10 mm et obturateurs correspondants
  • 4 Couvercles en laiton pour les récipients de viscosité
  • 4 Éprouvettes normalisées 100 mL à 3 graduations (20, 25, 75 mL) – Classe A
  • 1 Thermomètre IP8C – Liquide bleu
  • 1 Chronomètre 1/100e

F044.137.2022

Mono & Double poste

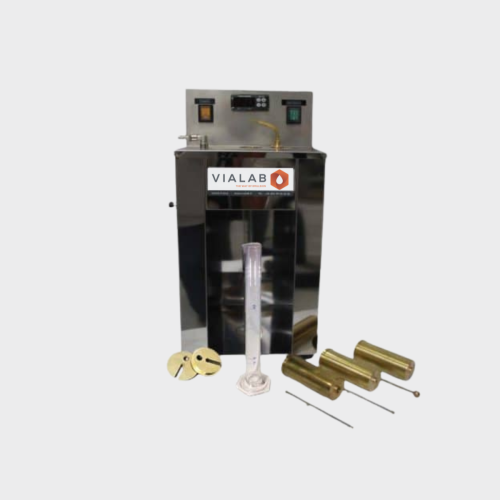

VISCOSIMÈTRE STV | MONOPOSTE

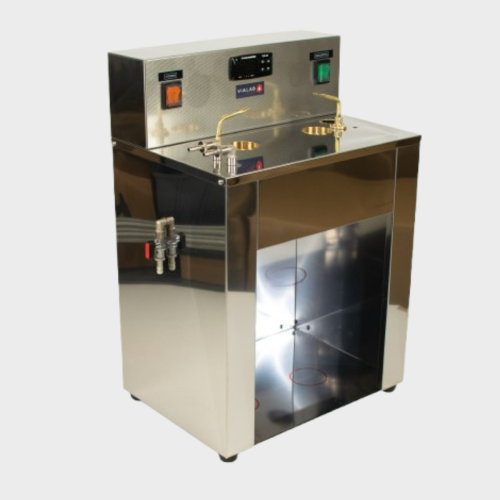

VISCOSIMÈTRE STV | DOUBLE POSTE

Caractéristiques

  • Structure en acier inoxydable et réceptacle en laiton pour les coupes
  • Bain thermostaté avec afficheur/régulateur numérique (± 0,1°C)
  • Agitateur mécanique
  • Serpentin avec entrée/sortie pour connexion au réseau d’eau courante ou à un dispositif réfrigérant pour un maintien en température optimisé dans toutes les conditions de laboratoire
  • Dispositif porte-obturateur
  • Alimentation : 220 V 50/60 Hz – 300 W
  • Fourni avec une éprouvette receveuse 100 ml graduée tous les 1 mL

Caractéristiques

  • Structure en acier inoxydable et 2 réceptacles en laiton pour les coupes
  • Bain thermostaté avec afficheur/régulateur numérique (± 0,1°C)
  • Agitateur mécanique
  • Serpentin avec entrée/sortie pour connexion au réseau d’eau courante ou à un dispositif réfrigérant pour un maintien en température optimisé dans toutes les conditions de laboratoire
  • 2 Dispositifs porte-obturateur
  • Alimentation : 220 V 50/60 Hz – 300 W
  • Fourni avec 2 éprouvettes receveuses 100 ml graduées tous les 1 mL

Appareil seul

* A commander séparément

  • Récipients STV et obturateurs correspondants
  • Couvercles pour récipients
  • Éprouvettes normalisées 100 mL
  • Thermomètre IP8C
  • Chronomètre

F025.137.0010

Appareil seul

* A commander séparément

  • Récipients STV et obturateurs correspondants
  • Couvercles pour récipients
  • Éprouvettes normalisées 100 mL
  • Thermomètre IP8C
  • Chronomètre

F025.137.0020

Kit Essentiel

Tout le nécessaire pour réaliser des essais STV avec des récipients de Ø 2 et 4 mm.

  • Viscosimètre STV – Monoposte – EN 12846-1/2
  • 1 Récipient STV Ø 2 mm et obturateur correspondant
  • 1 Récipient STV Ø 4 mm et obturateur correspondant
  • 1 Couvercle en laiton pour les récipients de viscosité
  • 1 Éprouvette standard 100 mL graduée tous les 1 mL – Classe B
  • 1 Thermomètre IP8C – Liquide bleu
  • 1 Chronomètre 1/100e
* A commander séparément :
  • Éprouvette normalisée 100 mL à 3 graduations (20, 25, 75 mL) – Classe A
  • Récipient ∅ 10 mm et obturateur

F025.137.0011

Kit Essentiel

Tout le nécessaire pour réaliser des essais STV avec des récipients de Ø 2 et 4 mm.

  • Viscosimètre STV – Double poste – EN 12846-1/2
  • 2 Récipients STV Ø 2 mm et obturateurs correspondants
  • 2 Récipients STV Ø 4 mm et obturateurs correspondants
  • 2 Couvercles en laiton pour les récipients de viscosité
  • 2 Éprouvettes standard 100 mL graduée tous les 1 mL – Classe B
  • 1 Thermomètre IP8C – Liquide bleu
  • 1 Chronomètre 1/100e
* A commander séparément :
  • Éprouvettes normalisées 100 mL à 3 graduations (20, 25, 75 mL) – Classe A
  • Récipients ∅ 10 mm et obturateurs

F025.137.0021

Kit Confort

Le confort des éprouvettes à 3 graduations dans un kit comportant tous les types de récipients et obturateurs.

  • Viscosimètre STV – Monoposte – EN 12846-1/2
  • 1 Récipient STV Ø 2 mm et obturateur correspondant
  • 1 Récipient STV Ø 4 mm et obturateur correspondant
  • 1 Récipient STV Ø 10 mm et obturateur correspondant
  • 1 Couvercle en laiton pour les récipients de viscosité
  • 1 Éprouvette normalisée 100 mL à 3 graduations (20, 25, 75 mL) – Classe A
  • 1 Thermomètre IP8C – Liquide bleu
  • 1 Chronomètre 1/100e

F025.137.0012

Kit Confort

Le confort des éprouvettes à 3 graduations dans un kit comportant tous les types de récipients et obturateurs.

  • Viscosimètre STV – Double poste – EN 12846-1/2
  • 2 Récipients STV Ø 2 mm et obturateurs correspondants
  • 2 Récipients STV Ø 4 mm et obturateurs correspondants
  • 2 Récipients STV Ø 10 mm et obturateurs correspondants
  • 2 Couvercles en laiton pour les récipients de viscosité
  • 2 Éprouvettes normalisées 100 mL à 3 graduations (20, 25, 75 mL) – Classe A
  • 1 Thermomètre IP8C – Liquide bleu
  • 1 Chronomètre 1/100e

F025.137.0022

Accessoires

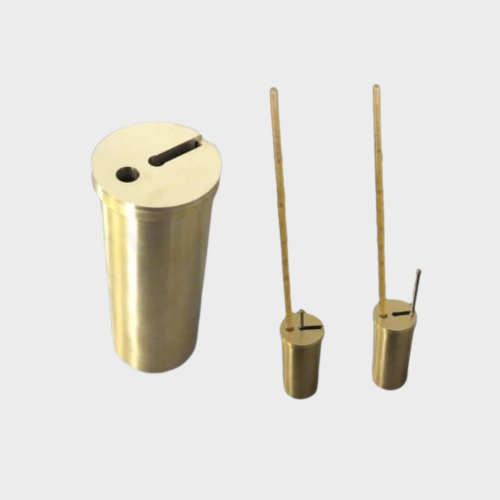

Récipients STV

Ø 2 mm

F025.137.0001

Ø 4 mm

F025.137.0003

Ø 10 mm

F025.137.0005

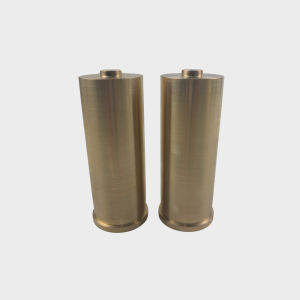

Obturateurs STV

Ø 2 mm

F025.137.0002

Ø 4 mm

F025.137.0004

Ø 10 mm

F025.137.0006

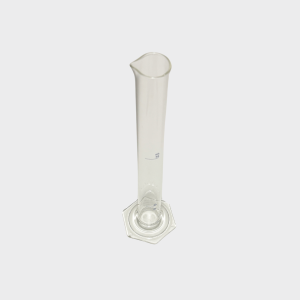

ÉPROUVETTE NORMALISÉE | EN 12846-1/2

Caractéristiques

  • 3 Marquages de précision 20, 25 et 75 mL pour faciliter la lecture
  • Classe A
  • Volume utile 100 ml
  • Ø 31.5 mm / Hauteur 240 mm
  • Fabrication Française sur mesure

F044.137.0100

ÉPROUVETTE GRADUéE | STANDARD

Caractéristiques

  • Éprouvette graduée 100 mL
  • Graduation blanche tous les 1 mL
  • Classe B

F039.315.3100

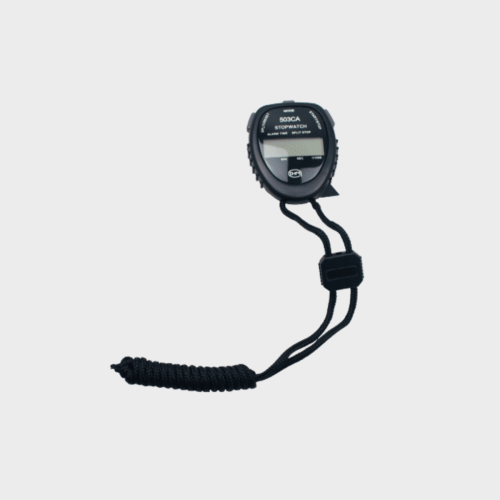

CHRONOMÈTRE 1/100e

Caractéristiques

  • Fonction date & heure
  • Start – Stop – Reset
  • Capacité 00h00 – 24h00
  • Précision au 1/100e sur 30 mn
  • Mémoire / 2 temps

F007.255.0017

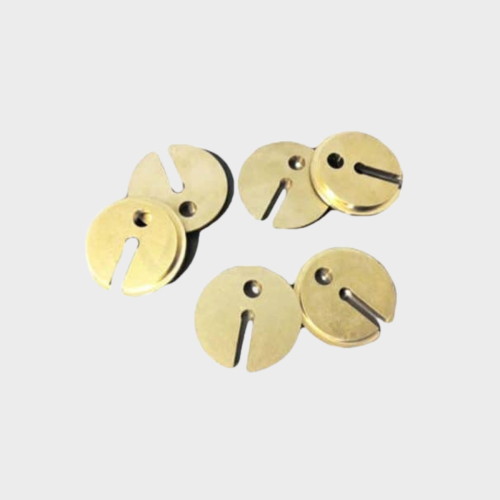

COUVERCLE LAITON POUR RÉCIPIENTS

Caractéristiques

  • Adaptable sur les récipients 2, 4 et 10 mm

F044.137.0200

Couvercle de viscosité STV

THERMOMÈTRE IP8C | LIQUIDE BLEU

Caractéristiques

  • 0 à +45°C, 0.2°C
  • Sans mercure : Liquide Bleu
  • Longueur : 340 mm
  • Immersion : 65 mm

F024.245.IP8C
